昨日の現場近くで、こんなダメ工事を発見しました。

これと同じケースはとても多いんですよね。
まずはご覧下さい。

エアコン配管の化粧ダクトですが、カバーが下にずり落ちて中の配管が見えてます。
このままでは、配管の保温材が紫外線で劣化してボロボロになってしまいます。

ずり落ちた原因はココにありました。
端末カバーが施してありませんでした。

隣の部屋では、さらに化粧ダクトのフタが外れかかってます。
これはひどいです、残念な工事ですね。

エアコンの配管に施す化粧ダクトには、キレイに見せる他に中に納めている配管を風雨や紫外線から守るという役目があります。

この写真の工事では見栄えも悪く、中の保温材やドレンホースが劣化してきています。
でも当たり前ですが、これって最初からではないのです。
取付直後に、素人がパッと見ただけでは「まぁキレイ！」と思ったはずなんです。

エアコンの取り付けも業者によってクオリティがバラバラなので吟味する必要がありますね。

本日は久しぶりに新築の現場で仕事をしました。

仕事の内容はルームエアコンの配管を壁の中に隠蔽する工事です。

なにも悪いことをしたから、隠蔽工作している訳ではありません。
そのへん、お間違えの無いようにヨロシクお願い致します。（笑）

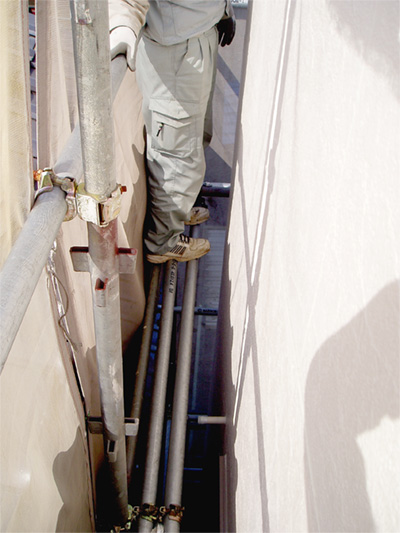

隠蔽部分については写真など見ても面白くも何とも無いと思うので、今回は足場の上の写真をＵＰします。

って、こんな写真も面白く無いですね。（汗）

この位、足場が狭いと落ちる心配がなくて安心なんですが・・・
移動するのが大変です。

特に最近の私のワイドボディは、昇るだけでもヒィヒィ言ってます。

バナナダイエットでもはじめようかなぁ。（笑）

極々近しい同業者さんより

「今、２台マルチの霧ヶ峰ハウジングエアコンを取り付けているんだけど工事説明書無くしちゃってさぁ・・・」

「室外機見ると２０ｍ（３０ｍ）チャージレスって書いてあるんだけれど、これって２０ｍまではチャージレスって事で、３０ｍまで延長できて２０ｍ～３０ｍまでは冷媒の追加チャージが必要だよ。って事なんだよね？」

「さっき三菱に電話して聞いたら３０ｍまでチャージレスって言われたんだけど違うんじゃないかと思って電話したさぁ。」

と電話がありました。

私は「ちょっと待って、今パソコンの前にいるから“ 三菱電機パートナーWeb [WIN2K]（ウィンク）”で調べてみるから。」と答えて一旦電話を切りました。

“ＷＩＮ２Ｋ（ウィンク）”なら調べたい事が、アッと言う間に判るから重宝しています。

目的の機種を1分足らずで見つけて、必要な工事説明書を開いて目的の項目を探してトータル３分程度で回答する事が出来ました。

結局のところ、三菱さんの回答が間違っていて、20mを超えた分に対して1ｍあたり20グラムの追加チャージが必要でした。

でも、三菱電機パートナーWeb [WIN2K]は本当に助かります。
担当部署の方、本当にありがとうございます。
これからも充実したWEBサイトをお願いしますね。

甲府市のＭ様邸で作業場のルームエアコンの入替をさせていただきました。

ご採用いただいたのは三菱電機 「新・人感ムーブアイ」搭載の霧ヶ峰MSZ-ZXV508S-Wです。

先日エアコンが効かないとの連絡を受け、点検したところ圧縮機の吐出弁の弁割れにより過熱異常となり異常停止が確認されました。

点検中、圧縮機が停止した瞬間に吐出配管から吸入配管にホットガスが逆流してそれっきり不動になってしまいました。
このケースだと圧縮機が冷めるまではリセットしても回らないので、やっかいな故障です。

１０年以上お使いのエアコンですし圧縮機交換が必要なので入替をお勧めして本日の入替工事となりました。

余談ですが圧縮機交換など室外機の冷媒回路部品の交換の場合はフロンガスの回収作業が伴いますので、修理には部品代・技術費用・出張料の他にフロンガス回収作業費が必要になります。

また潤滑油が褐色であったりフロンガスが焼けた臭いなどしている場合は回収フロンの再利用はせず回収フロンは破壊処理し、新しいフロンガスを入れることになりますので修理費用が高額になってしまいます。

機種にもよりますが保障期間が過ぎたエアコンの場合は入替も視野に入れたほうが良いかもしれません。

故障したエアコンです。

チャンスは１回！！！
圧縮機が過熱で止まらないうちにポンプダウンをして室外機にガスを封じ込めます。
ゲージマニホールドでちゃんとポンプダウンできているか確認しながらバルブを閉めます。これで大気中にフロンガスを放出することを防ぎます。

エアコンを取外したら貫通スリーブが取り付いていませんでした。
どうやら壁の中からネズミが室内機の裏に侵入したらしく連絡配線や保温材がかじられていました。

貫通スリーブを付けましたのでネズミ対策には有効だと思います。
というか普通スリーブ入れますよね？電気のケーブルが傷ついたり壁内でドレンホースが弛んだりしますもんね。

室内機を据え付けて配管の周りの隙間をパテで塞ぎます。
隠れてしまう場所ほど、ひと手間もふた手間も掛けないとトラブルに繋がります。
今回はパテですが、これ高気密住宅ですとシリコンでコーキングしないと気密検査でダメ出しされちゃいます。

スリムダクト（化粧カバー）を施工します。

スリムダクトの中に配管を収めてフレアナットをトルクレンチで適切なトルクで締付け接続します。
トルクレンチで締めると元気な日でも二日酔いの日（笑）でも同じ力加減で締めれますので緩くてガス漏れとか、締めすぎによるフレアナット割れなどのトラブルがありません。

配管貫通部の隙間は外側からもパテで塞ぎます。

室外機も設置して配管も接続が終わりました。
交換前のエアコンの前には色々と物が置かれていました。「ショートサイクル（ショートサーキット）するので室外機の前は開放して下さい。」とお話ししたところ「物は置いておきたいから室外機を高く設置して欲しい」とご要望がありましした。

真空引きの写真を撮り忘れましたが、配管内をしっかり真空乾燥してあります。今日は湿度も高かったので、いつもより時間を掛けて真空引きをしました。

完成しました。

ウォールコーナー部分はこんな感じに仕上がりました。
ドレンはアイボリーの塩ビ管で出てすぐに真っ直ぐ下に配管しました。

雨どいとの交差部分はスリムダクトの蓋を加工して中の配管や雨どいに負担を掛けないように工夫しました。
接触部分はコーキングで処理しました。

室内機です。省エネが見えるＥＣＯモニターがカッコイイですよねっ！

ＥＣＯモニター

エリアモニターと体感温度モニター

Ｍ様 「新・人感ムーブアイ」搭載ルームエアコンご購入ありがとうございました。

今月から始まった８年パーフェクト保証もお付けしていますので安心して快適にECOして下さい。

甲斐市Ｋ様よりインターネットからエアコン取付工事のご依頼を頂き本日工事を行いました。

お伺いした時には取付場所の下を施工しやすいようにスペースを確保していただいてまして非常に助かりました。

室内機取付前です

取付板を取り付けて壁に穴を開けました
換気機能付きの機種なので７５φのコアで開けましたが冷媒配管とドレン配管、排気・給気配管でいっぱいです。

左側面抜きの場合、室内機裏での接続作業が難しいので事前に全部接続してしまいます。

現場の４Ｓを心がけるように気をつけていますが現実はグチャグチャですね（^^;

室内機を取り付けました

露出配管部分は室内用化粧カバーでキレイに処理します

室外機取付前です

既設エアコンの手前に設置します

外の配管も化粧カバーを取り付けます

伊崎が真剣にレベルで垂直を出しています。

化粧カバーの中に配管を納めました

配管を接続して真空引きをします

化粧カバーを仕上ます



換気機能付きの場合、ウォールコーナーはこんな感じになります。

室外も完成しました

室外機の取り付けた感じです

アース工事も終わりました

試運転も順調でドレン排水の確認も終わり作業終了しました。

Ｋ様、エアコン工事お買上ありがとうございました。
